SMK-1125-A1是一款高灵敏度24GHz毫米波FMCW人体存在检测雷达模块。区别于传统雷达通过检测人体移动的大幅度动作或者微小幅度的肢体动作来判断人体存在，本模块主要特点是在传统人体感应雷达的功能基础上，同时具备检测人体呼吸等微小幅度的运动，来判断人体存在的功能。模块采用FMCW调制，可以同时输出目标的距离。

优点：

高精度：24GHz频段、FMCW调制

低功耗：工作电流<75mA

人存检测：可检测细微运动，如心跳

安全性高：不采集任何光学图像，发射的波对人体无害

抗环境干扰强：不受环境光纤、温度影响

穿透性强：可穿透非金属材质，保证产品外观完整

技术参数：

安装及测试：

  测试场景：挂高测试

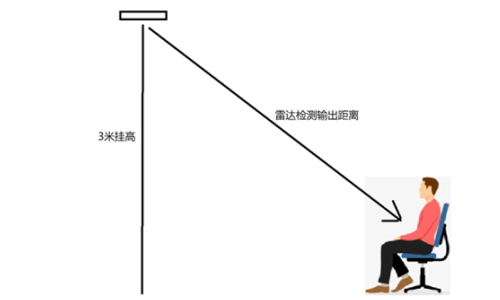

安装高度 3 米，测试静坐及走动两种状态下的覆盖范围。（模块是挂高使用，因此输出的检测距离相比直线测试会有一些误差）。

参考范围：

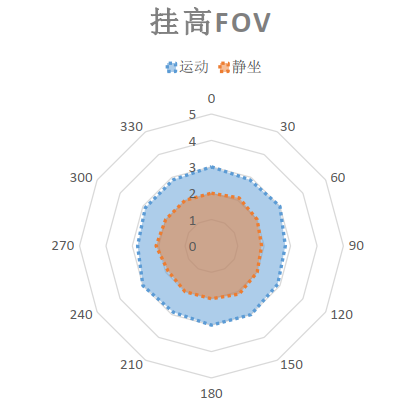

下图展示雷达默认配置下的静止状态（橙色区域） 和运动状态（蓝色区域） 的覆盖范围， 供参考。 用户可直接采用默认模式进行测试。

测试场景：水平测试

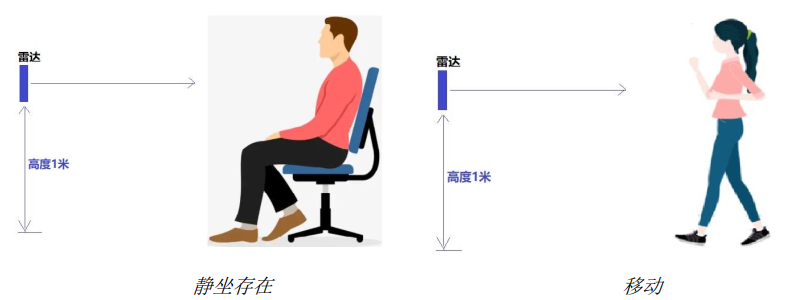

水平安装测试时，安装高度约 1 米，测试静坐存在及走动两种状态下的覆盖范围。

参考范围：

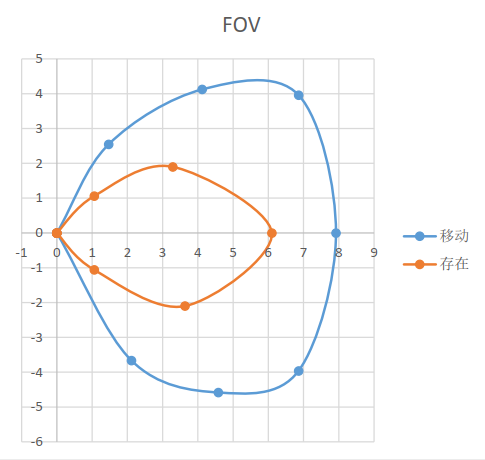

下图展示雷达默认配置下的静止状态（橙色区域） 和运动状态（蓝色区域）的水平覆盖范围， 供参考。

用途：

1.智能照明

2.电力监控

3.工业自动化

4.安防监控

5.养老看护

注意事项：

◼ 安装时模组前方避免有金属及其他阻碍电磁波传输的物体遮挡天线；
◼ 不同外壳材质，及模块距离外壳内表面距离不同，返回的频谱能量及参数设置会有所不同，需要根据实际条件微调。一般建议模块距离外壳5-6mm，可根据实测情况调整。
◼ 我们推荐用户先按模块默认设置进行测试，如果效果不如预期可将外壳结构件寄给原厂，原厂会进行测试，调整出一个参考设置。
◼ 推荐采用ABS等材料做外壳，因为人体存在雷达是非常灵敏的模块，如果采用大衰减的材料做外壳，可能会影响检测。
◼ 如果被测人员是背对或侧对雷达静坐， 则感应效果会下降。 因为背对侧对雷达时， 此时呼吸导致的胸腔或腹部的起伏无法被测到。
◼ 安装避开空调出风口，风扇等物体。抖动的设备及物体可能会被雷达探测到而判断有人存在。
◼ 安装时避开大面积金属等强反射物体。金属对电磁波是强反射，可能导致接收信号畸变。
◼ 多模组同时安装使用时，模组间距大于0.5米，同时避免不同模组的天线面对面。
◼ 如需要更多技术支持，可联系销售。

附录：有关供电

■必须使用隔离电源。同时交流整流桥及变压器应避免直接接触模组，并尽量不要使变压器及整流器正对模块。可错开放置或增加屏蔽层。
■供电电源纹波尽量小于 100mV 以下，避免电源中有尖峰毛刺。
■在直流供电链路中不要加防反向二极管等器件，直流供电链路中添加任何器件都会使电源噪声抬高导致误报的可能。
■电源驱动电流不应小于模块正常工作电流。
■如果系统中有通信模块，通信模块的供电与雷达模块供电相互独立为佳，避免通信模块工作时带来的电源波动及信号传导干扰。
