型号：ST1-TPiS1084A1

详细介绍

1、产品概述：

ST1-TPiS1084A1是一款高灵敏度、稳定性好的热电堆传感器，使用了高灵敏度热电堆技术与智能数据处理相结合，使得温度测量远比传统的温度测量更为方便。使用串口通信方式，用户可以可用于运动检测、存在式检测，模块具有高灵敏度、快速测温、安全等特点。非常合适使用在需要精度测温，运动检测、存在式检测的产品上。

2、典型应用：

（1）耳温枪或者体温表，手持式或者工业测温仪。

（2）轴承温度测量，工业生产现场测温。

（3）微波炉、空调、吹风机、燃气灶具、烹调炉、烤面包炉、抽油烟机、打印机的温度控制。

（4）非接触现场测温。

3、电气特点：

型号	参数	单位	条件
模块尺寸(长*宽)	20 * 14	mm
供电电压	5	V
供电电流	200	µA	VDD=5 V
灵敏度	80	counts/K	Tobj = 40℃
敏感区面积	0.41 *0.41	mm
噪声	8	counts	Tobj = 40℃
工作温度	-20 ~ +85	℃
储藏温度	-40 ~ +85	℃
检测温度	-20~150	℃
平均波长透过率	>77	%	7.5µm<λ<13.5µm
视场	60	o	at 50 % intensity

4、光学特点

参数	数值	单位	描述
视场	60	o	在50% 的强度下

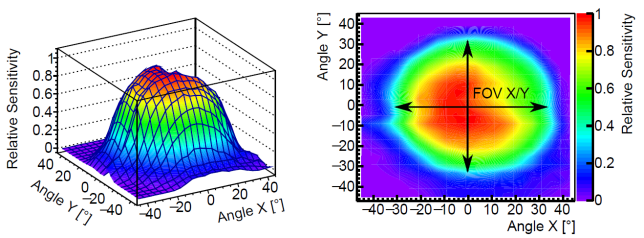

（1）FOV测量图：

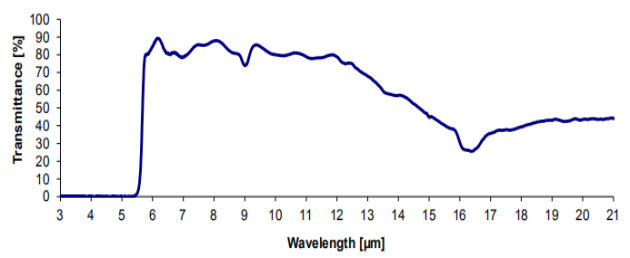

（2）红外波长透过率：

5、通信协议：

（1）通信接口：

模块使用标准串口通信模式，串口通信协议设置：波特率：9600，停止位：1 位，数据位：8位，奇偶校验：无。

（2、）通信协议

（3 ）用例：

[CC 33 36 01 29 01 FF DD]

环境温度：0x36, 0x01

计算： Tamb = 0x36; Tamb|=(0x01<<8); Tamb=0x0136=310 = 31.0℃

目标温度：0x29, 0x01

计算： Tamb = 0x29; Tamb|=(0x01<<8); Tamb=0x0129=297 = 29.7℃

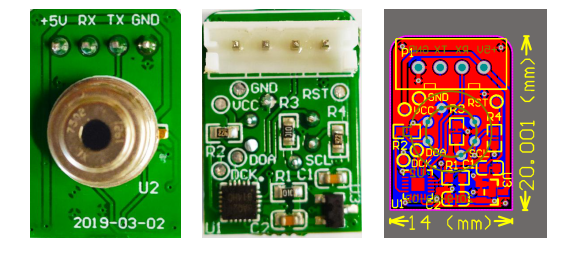

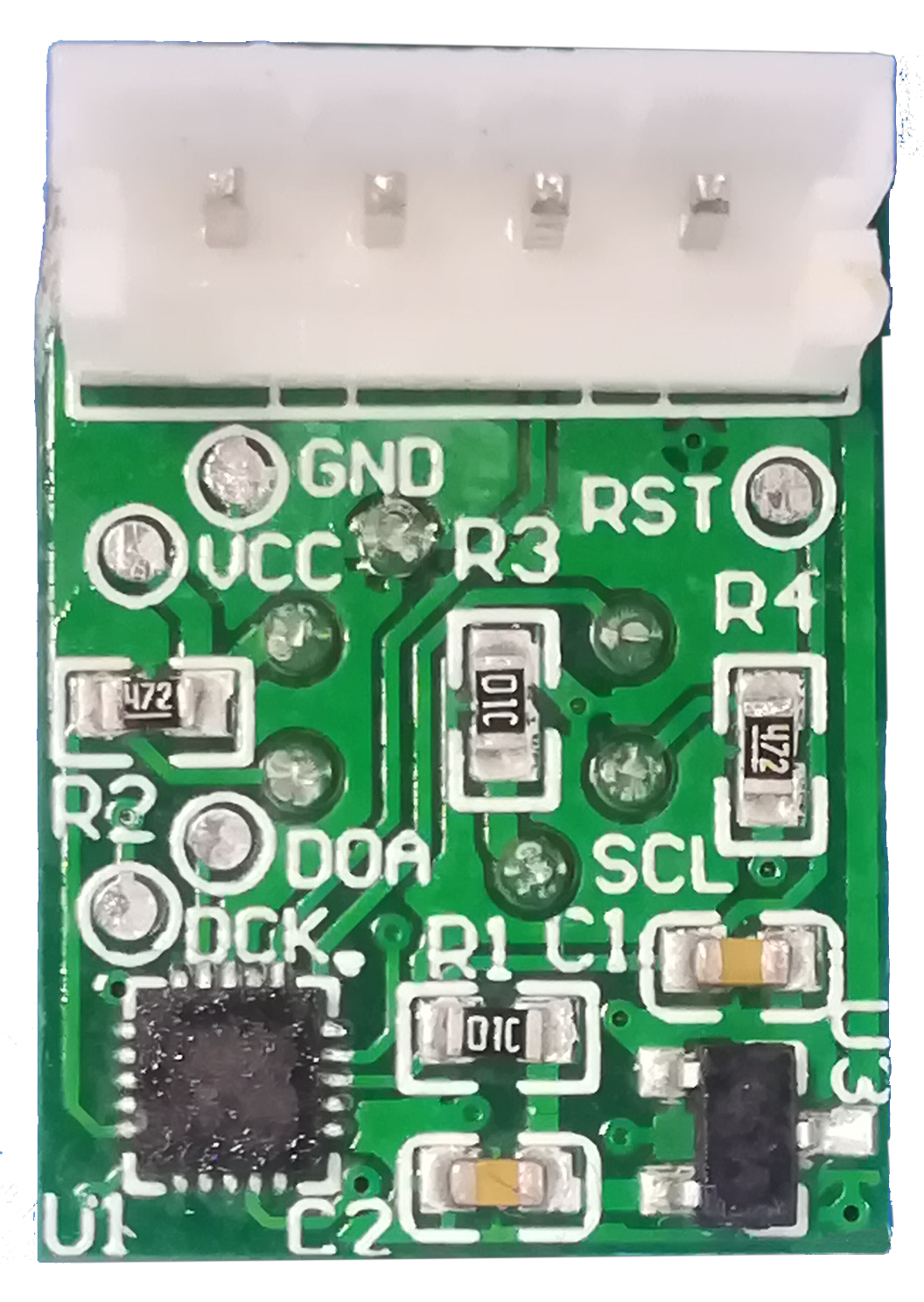

6、实物图与尺寸图

7、注意事项

（1）传感器是精密器件，外壳采用特殊金属，对热具有高度传导性，使用时不可以用手或使传感器触碰到检测物体。

（2）热电堆传感器在急剧变化的环境温度下是无法准确正常工作，如突然使传感器靠近发热源，会使传感器短时间出现热休克现象，使检测不准确。解决方案，可先在所处的温度环境下适应几分钟再通电测试。（3）非接触式测温原理是获取传感器视角内的平均温度，如果不是全覆盖探测物体，会有测量误差，这属于测量方式不正确的范畴。
