产品概述：

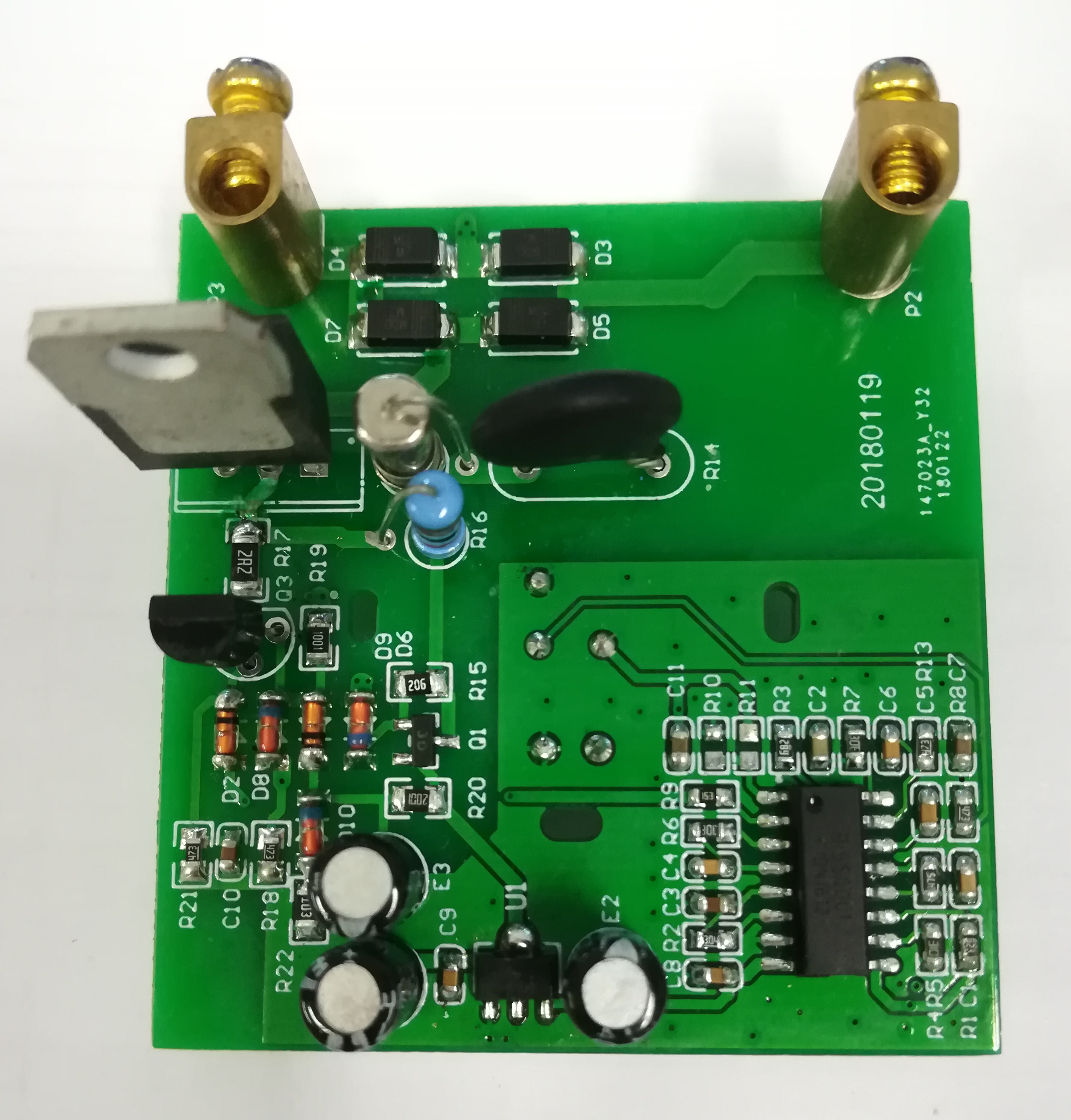

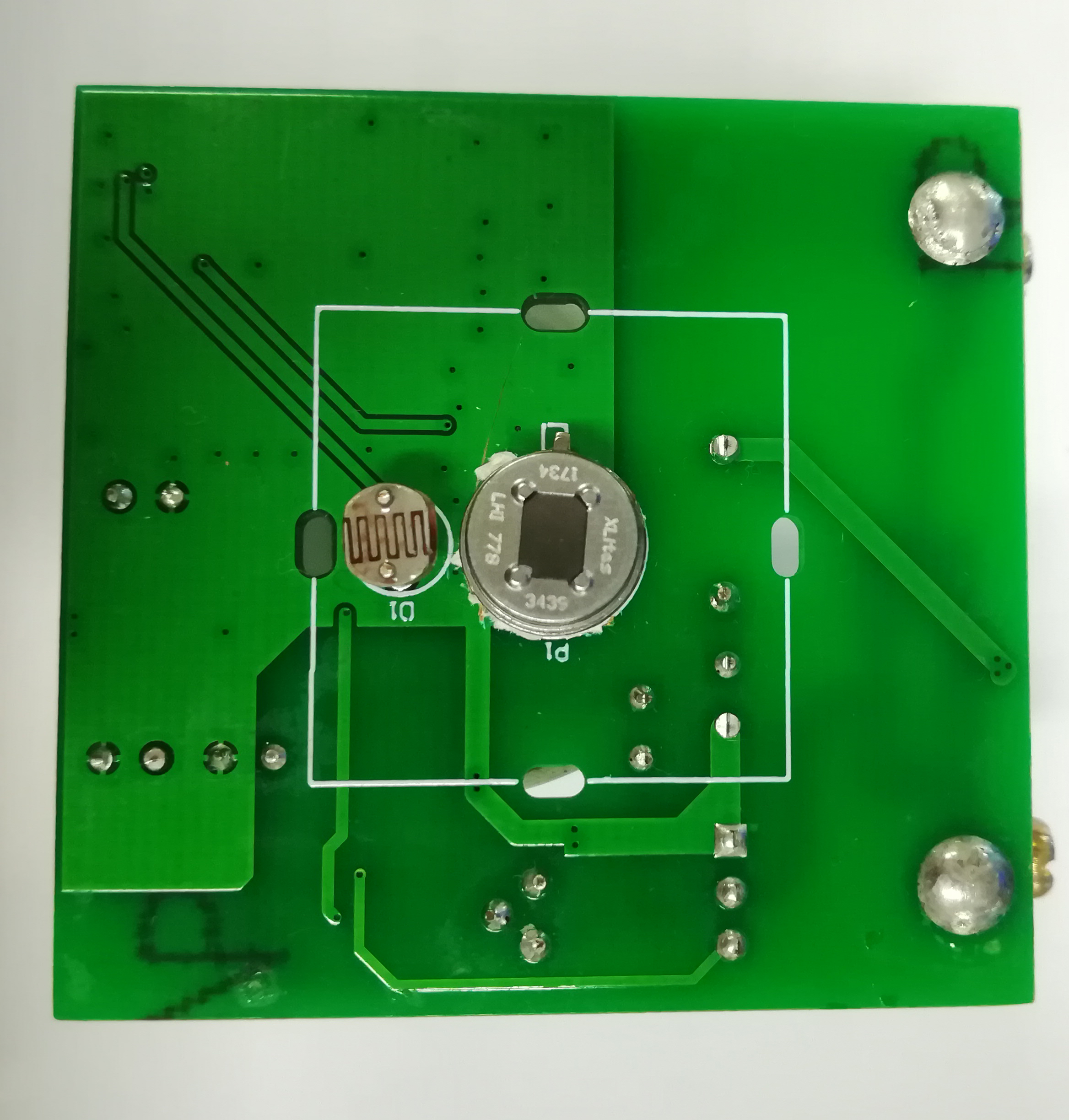

SP08120-778C1感应模块是基于人体热释电红外线技术的自动控制产品, 采用高灵敏度，可靠性强的LHI778传感器基础上开发。SP08120-778C1的设计方案采用通用型的86盒设计方案，接线方式为两线式，交流电220V火线进,220V火线出，兼容性强。模块采用非接触式人体红外感应，它是通过被动接收人体发出的红外线，所以对环境与目标没有影响,同时灵敏性高，解决了传统的接触式开关需要接触才打开与声控开关需要发声才打开等产品的弊端，非常合适使用在灯控，自动门等自动控制领域。

产品特点：

（1）单极性供电设计：只有两个接线端，一个端口接交流电的火线进，另外一个端接负载火线端口。

（2）全自动感应：人进入其感应范围则打开负载， 人离开感应范围则自动延时设定时间后自动关闭负载。

（3）光敏控制（预留端口，可选择）可设置光敏控制，白天或光线强时不感应，晚上或光线比较弱时才感应。

（4）具有感应封锁时间：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可调，默认2.5S)。

（5）工作电压 : AC 22V ~50Hz。

（6）感应距离远：8米。

优点：

采用进口传感器，灵敏度高

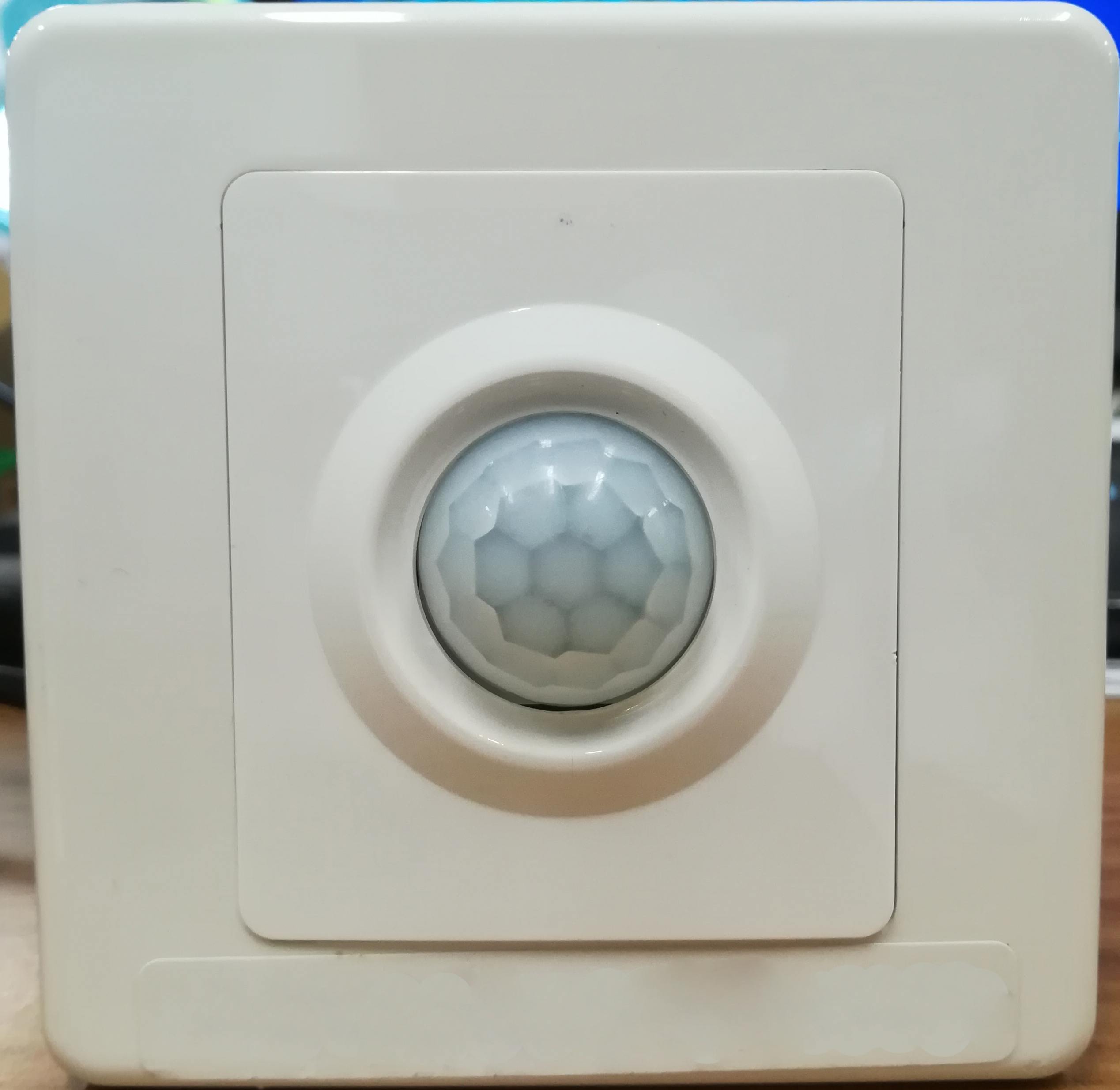

采用86盒设计，兼容性强

采用单极性供电设计，方便简洁

灵活性高：支持定制

技术参数：

接线方式

用途：

智能检测开关

LED灯、节能灯

排气扇

自动门等负载

注意事项:

1、 人体感应模块通电后有30秒左右的初始化时间在此期间模块会间隔地输出 0-3次，初使化结束后，开关处于正常工作状态。

2、 安装时应尽量避免灯光等或热量辐射干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作。

3、 安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效果更好。

4、 在使用过程中，当环境温度升高与人体表面温度接近时（30～35℃），探测距离将会变短，此属于一种温度因素影响的结果。

请严格按照图示要求接线，接错线将致使开关无法工作甚至损坏。
