我们知道，红外线是一种我们肉眼看不见的光，红外线最显著的的特性是它具有热效应，也就是说所有高于绝对零度的物质都可以产生红外线。利用红外线技术可以控制很多产品，特别在自动控制方面，比如自动节能灯等。它利用人体发出的红外线，当人体进入感应范围时，红外传感器探测到人体红外光谱的变化，自动接通输出电路，打开相应负载，一旦人离开后，输出自动关闭，实现节能效果。热释电红外传感器它是一种能检测人或动物发射的红外线而输出电信号的传感器，利用它可以作为控制电路的输入端。

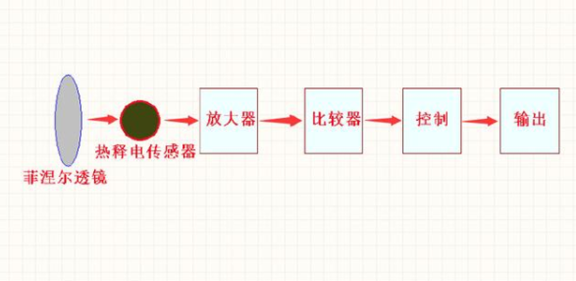

如下图，整个控制原理图包括菲涅尔透镜、热释电传感器、放大器、比较器、控制电路输出电路等部分。

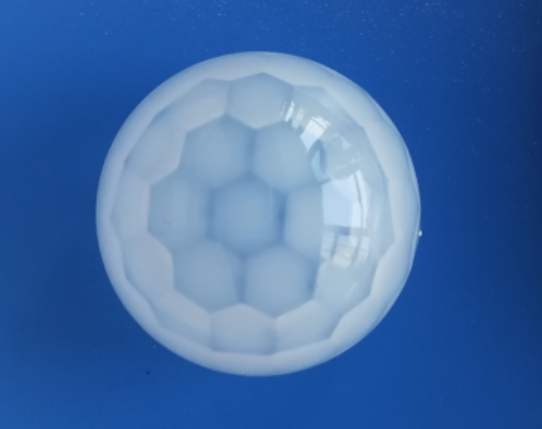

1、菲涅尔透镜

这种透镜又叫螺纹透镜，由聚合物或者玻璃制作而成，它的作用是将人体发出的的红外线收集，目的是提高输入信号灵敏度；

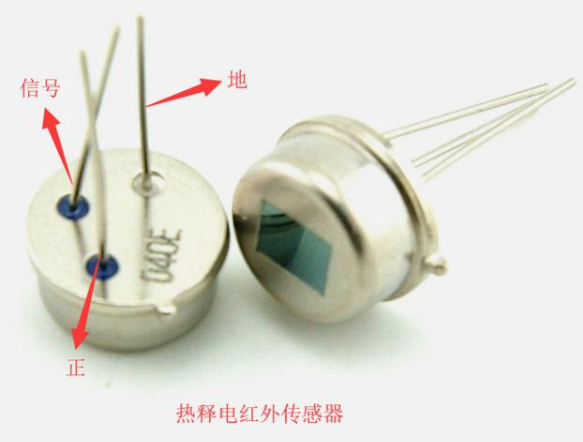

2、热释电传感器

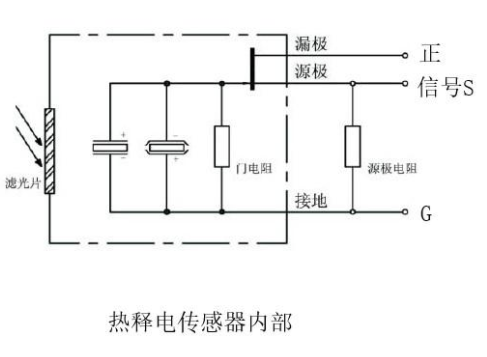

热释电传感器红外线信号的检测，经过菲涅透镜的放大作用，信号大大加强，被动式的传感器通常有三个引脚，分别是电源供电端，也就是内部开关管D极、信号输出端，也就是内部开关管S极、接地端。 常见的传感器有PYD1788、PYQ5868、LHI778等。

3、放大器

经过透镜放大的热释电传感器输出信号虽然有了一定值，但是放大系数还是不够，这里加一个放大电路，把信号进一步放大，提高系统稳定性；

4、比较器

凡是信号电路毫无疑问几乎都会受到各种各样的干扰信号，有些是噪声干扰，热释电红外传感器对红外线敏感，为了提高系统的工作可靠性，使误动作的概率降至最低，比较器一般都有一个阈值电压，这个电压可以根据实际环境噪声来设置相应参数。当外界信号值达到阈值时候系统会认为要开启工作了。

5、控制电路

控制电路一般包括光控电路以及延迟电路，光控输入信号与比较器的信号一起控制。而延时电路则对是对信号中断后系统输出扔保持一段时间然后断开，这样避免人走了输出立刻关掉的尴尬。有些控制电路还包含声控电路部分，对声音分贝也进行控制，多条件控制整个系统。

6、输出电路

输出电路相对简单点，主要是对执行电路的信号输出。现在很多传感器电路都集成化、模块化，避免对外围电路的多余设计。
